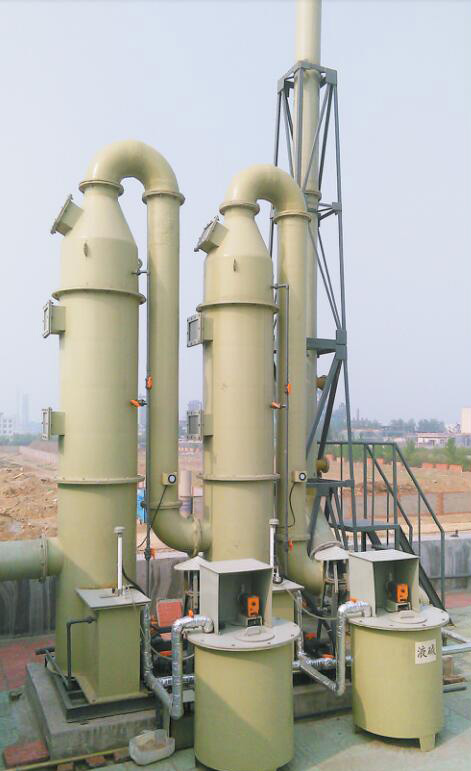

化學洗滌凈化塔結構說明
塔體本體結構采用FRP、PP、SUS304/316等耐腐蝕之材質制造，其中FRP(VINYLOESTERor ISO-FR、ISO)為玻璃纖維強化塑鋼，纖維含量約40%-35%，樹脂含量約60%-65%制造完成，可抗強酸堿及鹽分的的腐蝕，在各種惡略的環境下，均可長期良好運轉。
主結構體厚度根據各規格及處理能力單獨設計計算且具有足夠補強，足以負擔結構體及運轉中所需之負荷檢視窗、采樣口及循環液體、化學藥液注入口及排水口配合機能設置，并提供必要之操作平臺。
循環水槽材質與洗滌塔本體材料一致，其容量為3分鐘以上之循環泵浦輸送容量，循環水槽內部設置水位控制裝置、溢流、排水及自動補充水裝置等。
填充層之填充材料(PACK ING）其材質為PP、CPVC、PVC等耐蝕材料成型，具不阻塞、不結塊之多孔形成，空隙率大、比表面積大、對氣流阻力及壓損較小，掛液洗滌能力強，出口端設水份去除器(MIST ELIMINATORS)，去除效率達99%以上，其材質同填充層材質耐蝕較佳之材質。
設計考慮因素
1.塔體
a.耐真空:-300mmAqb.耐壓:+300mmAq
c.塔體結構設計符合完整的基礎支撐，頂端強度至少能支撐一個人的重量d.人孔、視窗、噴霧系統及內部支撐設計均考慮所承受壓力及抗腐蝕性2.洗滌塔入口與出口流速設計
洗滌塔入口與出口流速設計必須防止氣流產生空蝕現象。如設計不良，空氣流與洗滌液就會產生分道通過，大大降低洗滌效率，因此入口設計流速必須考慮廢氣進入洗滌塔的氣流能很均勻的分布于整個填料層的斷面積。
3.循環水槽
洗滌塔底層設有循環水槽，能夠提供洗滌塔2-5分鐘循環水量，設計上側重于經濟實用，且操作簡單，維修方便及耐腐蝕等特點。
4.洗滌液及分布系統
A、洗滌液可循環使用，亦可設計為批次操作或者連續式手動操作，需要時補充少量新鮮洗滌液，以便在吸收污染物后尚能維持其效率。
B、洗滌液分布設計中采用低壓較大水量噴嘴，發揮均勻效率，達到理想洗滌效率。
本設備適合于處理下列污染源.. . . . .. . . ...
1、可溶性氣體，如酸堿廢氣、易氧化廢氣及部分可溶性vOc等2、液態微粒、固態微粒
3、微塵廢氣、低濃度煙氣4、低濃度臭氣及敏感異味氣體
5、可通過化學反應達到洗滌凈化的廢氣如何選用洗滌塔
1、確定廢氣污染源氣質成分、溫度、廢氣濃度2、確定欲處理之效率
3、確定處理風量選定塔體型號與尺寸4、確定洗滌塔之壓降、流速、停留時間等
5、PP/FRP材質耐溫+70℃，不銹鋼可以耐高溫。
|
